1. Kondisi
Buatlah rangkaian seperti gambar percobaan 1 dengan output 4 bit LED dan seven segment dalam satu rangkaian.

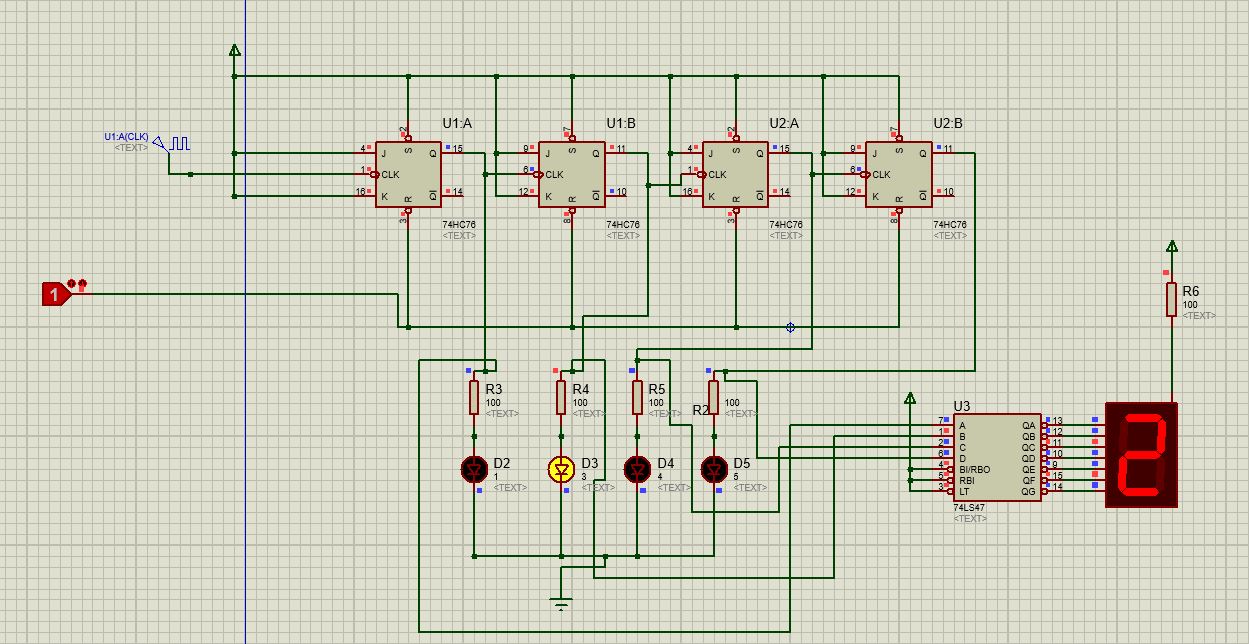

    2.Gambar rangkaian simulasi
    Saat berlogika 0
    Saat berlogika 1


    3. video simulasi

    4.prinsip kerja
    Rangkaian yang digunakan yaitu counter Asyncronus down. Rangkaian dikatakan counter Asyncronus dikarenakan flip-flop di ujung dikenadalikan oleh sinyal clock, sedangkan sinyal clock lain dikendalikan diambil dari masing-masing flip-flop sebelumnya. Pada saat fli=flop 74HC76 terdapat kaki S( untuk set) dan kaki R( untuk reset) yang berfungsi untuk mereset keluaran flip-flop menjadi berlogika 0, kaki J dan K adalah input sedangkan kaki Q dan Q' sebagai output flip-flop.
    Pada kaki BCDyang mempunyai fungsi yaitu Kaki ABCD adalah input, sedangkan kaki RBI berfungsi memasukkan kontrol riple blaking input, kaki LT berfungsi sebagai masukan kontrol blanking input/ Riple Blangking output, kaki a-g fungsinya yaitu sebagai keluaran untuk menampilkan seven segmen common anode. selanjutnya memasuki prinsip kerja yaitu:
    Pada saat berlogika 0, maka kaki reset pada JK flip=flop akan otomatis berlogika 0, sehingga lampu LED akan mati dan seven segen akan bernilai 0.
    pada saat berlogika 1, kondisi awal otput flip-flop berlogika 0000. Pada saat sinyal pulsa masuk pada saat berlogika 1, kaki reset pada JK flip-flop A akan berlogika 1, begitu pula sampai dengan JK flip-flop D, akan berlogika 1. Kunci clock selanjutnya dimulai dari QA sampai ke flip-flop D, yang masing-masing akan mneghasilkan Q=0. Jadi, setelah pulsa pertama masuk bernilai DCBA=1111
    Pada saat pulsa kedua masuk, padaJK flip-flop A akan berubah menjadi dari berlogika 1 menjadi berlogika 0. tetapi perubahan output pada flip-flop BCD tetap berlogika 1, karena tidak ada pengaruh. Jadi nilai ouput DCBA adalah 1110. Akan begitu sampai 0000.
    Sehingga kesimpulan yang ddaptkan pada rangkaian yaitu ada rangkaian diatas ada 4 flipflop berarti outpunya 4 bit yaitu nilainya 1111 pada pulsa15, dan jenis pengaruh pada rangkaian yaitu : jenis flip-flop, input clock, dan sumber arus.
    5. Link Download
    Download link Rangkaian [ DOWNLOAD ]
    Download link Video [ DOWNLOAD ]
