Soal no 1 [back]
Diketahui rangkaian dan garis beban Series-fed class A large-signal amplifier seperti gambar (a) Hitunglah IC(p), Po(ac), Pi(dc) dan %η.
Jawab :
1.Diketahui
rangkaian dan garis beban Series-fed
class A large-signal amplifier seperti gambar 1. Hitunglah IC(p),
Po(ac), Pi(dc) dan
%η.
cari lah Ibq dan Vce
Hitunglah efisiensi dari a class B amplifier dengan suplai Vcc = 24V dengan Vo (a).VL(p) = 22V, dan (b).VL(p) = 6V.
Jawab :
Soal no 3 [back]
Jelaskan prinsip kerja rangkaian Quasi-complementary push-pull transformerless power amplifier berikut.
Jawab :
rangkaian
penguat, lebih disukai menggunakan transistor npn untuk kedua perangkat
output arus tinggi. Karena koneksi push-pull memerlukan perangkat
pelengkap, transistor daya tinggi pnp harus digunakan. Cara praktis
untuk mendapatkan operasi pelengkap sambil menggunakan transistor npn
yang sama dan cocok untuk keluaran disediakan oleh sirkuit
semu-komplementer, seperti yang ditunjukkan pada Gambar 16.18. Push-
operasi tarikan dicapai dengan menggunakan transistor komplementer (Q1 dan Q2) sebelum transistor keluaran npn yang cocok (Q3 dan Q4). Perhatikan bahwa transistor Q1 dan Q3 membentuk koneksi Darlington yang menyediakan output dari pengikut emitor-impedansi rendah. Sambungan transistor Q2 dan Q4 membentuk pasangan umpan balik, yang juga menyediakan drive impedansi rendah ke beban. Resistor R2 dapat disesuaikan untuk meminimalkan distorsi crossover dengan menyesuaikan kondisi bias dc. Sinyal input tunggal diterapkan ke tahap push-pull kemudian menghasilkan output siklus penuh ke beban. Penguat push-pull semu-komplementer saat ini merupakan bentuk penguat daya yang paling populer.

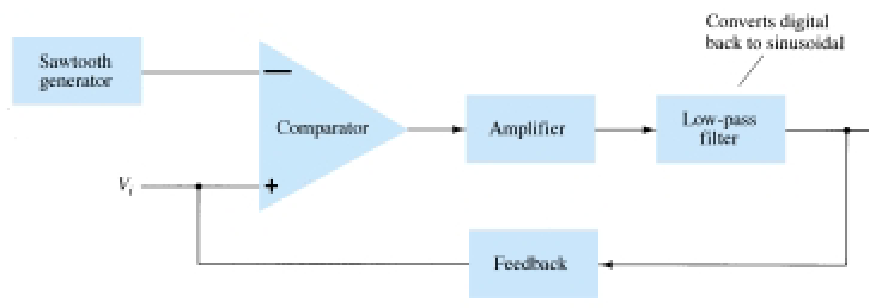

Jelaskan prinsip kerja (gambarkan bentuk gelombang yang terjadi pada masing-masing blok) Block diagram of class D amplifier berikut.
prinsip kerja :
Generator sawtooth menghasilkan gelombang gergaji dengan frekuensi yang tinggi biasanya 10x dari input audio masuk ke komparator kutub negatif .komparator mendigitalkan sinyal audio input dengan mencampurkan dengan gelombang gergaji hasilnya akan menjadi salinan digital dari sinyal input analog berbentuk petak.lalu gelombang tadi masuk ke amplifier yang bertugas memberikan penguatan arus dan tegangan yang cukup dengan bentuk gelombang yang masih sama .setelah itu masuk ke low pass filter yang menyaring komponen frekuensi yang rendah yang masih berguna dari output amplifier .out put dari low pass filter adalah replika dari sinyal audio input .loop umpan balik ke input audio untuk memperkecil kesalahan yang masuk ke kutub positif komparator.
Soal no 5 [back]
Jelaskan prinsip kerja Block diagram showing parts of a power supply berikut. Buatkan rangkaian masing-masing blok disertai bentuk gelombang input dan gelombang outputnya.
Jawab :
Tegangan Ac masuk ke transformator, lalu turun ke tingkat untuk tegangan
Dc yang diinginkan. Sebuah penyearah dioda kemudian memberikan tegangan
tegangan gelombang penuh, lalu, disaring oleh kapasitor untuk
menghasilkan tegangan Dc. Tegangan Dc biasa memiliki variasi/tegangan
riak/ac. Lalu tegangan di keluarkan melalui IC regulator tegangan.Soal no 6 [back]
Jelaskan prinsip kerja Foldback-limiting series regulator circuit berikut.
Pembatasan arus mengurangi tegangan beban saat arus menjadi lebih besar
dari nilai pembatas. Rangkaian Gambar 19.19 memberikan pembatasan
lipatan, yang mengurangi baik tegangan output maupun arus keluaran yang
melindungi beban dari arus berlebih, serta melindungi regulator.
Pembatasan foldback disediakan oleh jaringan pembagi tegangan tambahan
R4 dan R5 di sirkuit Gambar 19.19 (di atas Gambar 19.17). Rangkaian
pembagi merasakan tegangan pada output (emitor) Q1. Ketika IL meningkat
ke nilai maksimumnya, tegangan melintasi RSC menjadi cukup besar untuk
mendorong Q2 aktif, sehingga memberikan batasan arus. Jika tahanan beban
dibuat lebih kecil, tegangan yang mendorong Q2 menjadi lebih sedikit,
sehingga IL turun ketika VL juga turun nilainya — tindakan ini menjadi
pembatas lipatan. Ketika tahanan beban dikembalikan ke nilai
pengenalnya, sirkuit melanjutkan kembali aksi pengaturan voltasinya.
Hitunglah IL, IS dan IC dari rangkaian berikut.
carilah vl dan il
Soal no 8 [back]
Hitunglah Vin(min) bila dihubungkan ke RL dengan IL = 400 mA pada rangkaian power supply berikut.
jawab:
maka = vin (min) =Vdc-Vr(p)=8,35V -6,65V =1,7 V
Soal no 9 [back]
Buatlah suatu aplikasi dan prinsip kerja rangkaian dari salah satu komponen Schottky Barrier (Hot-Carrier) Diodes, Varactor (Varicap) Diodes, Power Diodes, Tunnel Diodes atau Photodiodes.
Jawab :
Light Depence Resistance, yang mempunyai sifat nilai tahanan didalamnya dipengaruhi oleh banyak sedikitnya intesitas cahaya yang masuk.
Semakin banyak cahaya yang terkena sensor ini maka nilai resitansinya akan turun, dan sebaliknya semakin sedikit cahaya maka nilai resistansinya akan naik.
Pada rangkaian yang akan disajikan yaitu rangkaian dengan sensor LDR sebagai sensor utama, IC komparator sebagai pembanding nilai tegangan, yang akan diteruskan ke actuator Relay. Yang dimana relay tersebut terhubung dengan lampu.
Dilihat dari animasi gambar diatas, apabila intensitas cahaya banyak yang terkena pada sensor LDR maka relay akan aktif yang membuat lampu akan mati.
Dan apabila intensitas cahaya sedikit / menjauh pada sensor maka relay akan off yang membuat lampu akan hidup.
Soal no 10 [back]
Buatlah suatu aplikasi dan prinsip kerja rangkaian dari salah satu komponen Photoconductive Cells, IR Emitters, Liquid-Crystal Displays, Solar Cells atau Thermistors.
Soal no 11 [back]
Jelaskan prinsip kerja rangkaian Battery-charging regulator berikut.
Saat D1 dan D2 membentuk sinyal gelombang penuh, batrai akan diisi. Pada saat tegangan rendah maka SCR2 tidak aktif, SCR 1 akan menyala dan mengisi batrai. pada awal pengisian, tegangan batrai rendah akan menghasilkan Vr tegangan rendah. Saat Vr rendah menyebabkan zener tidak aktif dan terbuka, mempertahankan SCR2 mati. Saat pengisian berlanjut, tegangan naik ke titik dimana Vr cukup untuk menghidupkan zener dan menyalakan SCR2. ketika batrai terisi penuh dan keadaan sirkuit terbuka, SCR1 akan memotong arus pengisian. Dengan demikian, regulator mangisi ulang batrai setiap kali tegangan turun dan mencegah mengisi berlebih saat terisi penuh.
Soal no 12 [back]
Jelaskan prinsip kerja rangkaian Proximity detector or touch switch berikut.
Ketika tubuh manusia mendekati elektroda pengindraan, kapasitansi antara elektroda dan ground akan meningkat.UJT(PUT) yang diprogram akan menyala (masuk ketika dihubung singkat) ketika tegangan anoda 0,7V lebih besar dari tegangan gerbang (Vg) saat tegangan output naik, tegangan Vg akan mengikuti sampai potensi penembakan tercapai.
