Laporan Akhir 1 modul 2 (Percobaan 1)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Pratikum

4. Analisa

5. Link Download

1. Jurnal

[kembali]

2. Hardware
a. logicstate

 b. Flip Flop 74HC76



c. LED



d.DClock



e. Ground

 berlogika 0

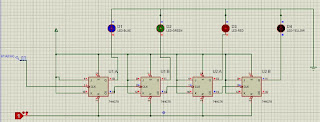

berlogika 1

[kembali]

3. Video Pratikum

[kembali]

4. Analisa

1.     1. Jelaskan prinsip kerja rangkaian

Jawab:

Rangkaian yang digunakan yaitu counter Asyncronus down. Rangkaian dikatakan counter Asyncronus dikarenakan flip-flop di ujung dikenadalikan oleh sinyal clock, sedangkan sinyal clock lain dikendalikan diambil dari masing-masing flip-flop sebelumnya. Pada saat fli=flop 74HC76 terdapat kaki S( untuk set) dan kaki R( untuk reset) yang berfungsi untuk mereset keluaran flip-flop menjadi berlogika 0, kaki J dan K adalah input sedangkan kaki Q dan Q' sebagai output flip-flop.

Pada kaki BCDyang mempunyai fungsi yaitu Kaki ABCD adalah input, sedangkan kaki RBI berfungsi memasukkan kontrol riple blaking input, kaki LT berfungsi sebagai masukan kontrol blanking input/ Riple Blangking output, kaki a-g fungsinya yaitu sebagai keluaran untuk menampilkan seven segmen common anode. selanjutnya memasuki prinsip kerja yaitu:

Pada saat berlogika 0, maka kaki reset pada JK flip=flop akan otomatis berlogika 0, sehingga lampu LED akan mati dan seven segen akan bernilai 0.

pada saat berlogika 1, kondisi awal otput flip-flop berlogika 0000. Pada saat sinyal pulsa masuk pada saat berlogika 1, kaki reset pada JK flip-flop A akan berlogika 1, begitu pula sampai dengan JK flip-flop D, akan berlogika 1. Kunci clock selanjutnya dimulai dari QA sampai ke flip-flop D, yang masing-masing akan mneghasilkan Q=0. Jadi, setelah pulsa pertama masuk bernilai DCBA=1111

Pada saat pulsa kedua masuk, padaJK flip-flop A akan berubah menjadi dari berlogika 1 menjadi berlogika 0. tetapi perubahan output pada flip-flop BCD tetap berlogika 1, karena tidak ada pengaruh. Jadi nilai ouput DCBA adalah 1110. Akan begitu sampai 0000.

Sehingga kesimpulan yang ddaptkan pada rangkaian yaitu ada rangkaian diatas ada 4 flipflop berarti outpunya 4 bit yaitu nilainya 1111 pada pulsa15, dan jenis pengaruh pada rangkaian yaitu : jenis flip-flop, input clock, dan sumber arus.

2.     2. Bagaimana output counter jika piranti output adalah LED

Jawab:

LED dijadikan indicator untuk menentukan bilangan counting. LED 1 dihubungkan dengan JKFF 1, LED 2 dihubungkan ke JKFF 2, LED 3 dihubungkan ke JKFF 3, dan LED 4 dihubungkan ke JKFF 4. LED 1 menjadi biner pertama, LED 2 menjadi biner kedua, LED 3 menjadi biner ketiga, dan LED 4 menjadi biner keempat. Saat rangkaian dijalankan, setelah 2kali clock, LED seluruhnya dalam keadaan ON. Pada rangkaian, keadaan LED ON menunjukkan logika 0. Sehingga apabila seluruh LED dalam keadaan ON maka  output adalah biner 0000. Setelah diberikan clock lagi sebanyak 2 kali, LED 1 dalam keadaan OFF dan yang lain ON, menunjukkan biner 0001 atau decimal 1. Setelah diberikan lagi 2 kali clock, LED 2 OFF dan yang lainnya ON menunjuukan biner 0010 atau decimal 2. Dan seterusnya hingga seluruh LED dalam keadaan OFF dengan biner 1111 atau decimal 15.

3.    3. Bagaimana pengaruh jumlah flip flop terhadap output counter

Jawab:

Flip-flop pada rangkaian ini berpengaruh dalam berapa kali terjadinya proses penghitungan pulsa input yang digunakan, pada rangkaian ini terdapat 4 buah JK flip-flop sehingga counter dapat menghitung pulsa input yang masuk yaitu sebanyak 0-16, Sedangkan untuk rumus range maksimal counter yaitu :

Dengan nilai n adalah jumlah flip-flop yang digunakan pada rangkaian.

Pada rangkaian JK flip-flop 1 akan dihubungkan dengan input clock, selanjutnya masing-masing kaki input J dan K pada JK flip-flop akan dihubungan dengan VCC, sehingga flip-flop akan berada pada kondisi toggle. Saat kaki J dan K berlogika 1 dan diberi input clcok naik maka output pada kaki Q adalah logika yang berlawanan, pada JK flip flop akan terjadi perubahan dan terjadi secara kontinu akibat  input clock dar JK flip-flop pertama, yang selanjutnya output JK flip-flop pertama akan menjadi input JK flip-flop kedua, lalu output JK flip-flop kedua akan menjadi input JK flip-flop ketiga dan begitu seterusnya hingga JK flip-flop keempat. Pada JKFF 1 membutuhkan 2 kali clock, JKFF 2 membutuhkan 4 kali clock, JKFF 3 membutuhkan 8 kali clock, JKFF 4 membutuhkan 16 kali clock. JKFF 1 dihubungkan dengan LED 1 sebagai indikator bilangan counting, LED 1 sebagai biner pertama, selanjutnya JKFF 2 dihubungan dengan LED 2 sebagai bilangan biner kedua, JKFF 3 dengan LED 3 sebagai bilangan biner ketiga dan JKFF 4 dengan LED 4 sebagai bilangan biner keempat.

[kembali]

5. Link Dwonload
download rangkaian [ DOWNLOAD ]
download video [ DOWNLOAD ]

[kembali]
