3. Video Pratikum
· Pada

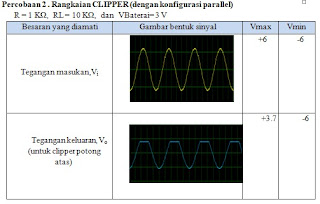

elipper pemotong atas, saat setengah gelombang positif, arus akan mengalir dari
resistor dan lanjut mengalir ke diode, tetapi arus tidak mengalir pada RL
dikarenakan nilai diode hambatan lebih kecil dari pada hambatan beban. Sehingga
hasil ouput tegangan jika baterai dihilangkan adalah +0,7 Volt, nilai pada
diode adalah +0,7 volt. Pada setangah gelombang negative, arus mengalir ke RL,
tetapi arus tidak mengalir ke diode sehingga terjadi reserve bias. Jadi, nilai
tegangan di gelombang negative yaitu -6 Volt. Tegangan output +0,7 Volt,
tegangan input -6 Volt
· Pada
elipper bawah, saat setengah gelombang positif arus mengalir ke RL, , tetapi
arus tidak mengalir ke diode sehingga terjadi reserve bias. Jadi nilai tegangan
yaitu +6 Volt. Pada setengah gelombang negative, arus akan mengalir dari
resistor dan lanjut mengalir ke diode, tetapi arus tidak mengalir pada RL
dikarenakan nilai diode hambatan lebih kecil dari pada hambatan beban. Hasil
output tegangan yaitu -0,7 Volt. Tegangan outpu +6 Volt, teganagn Input -0,7
Volt
