Laporan Akhir Percobaan 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardward

3. Video Pratikum

4. Analisa

5. Link Download

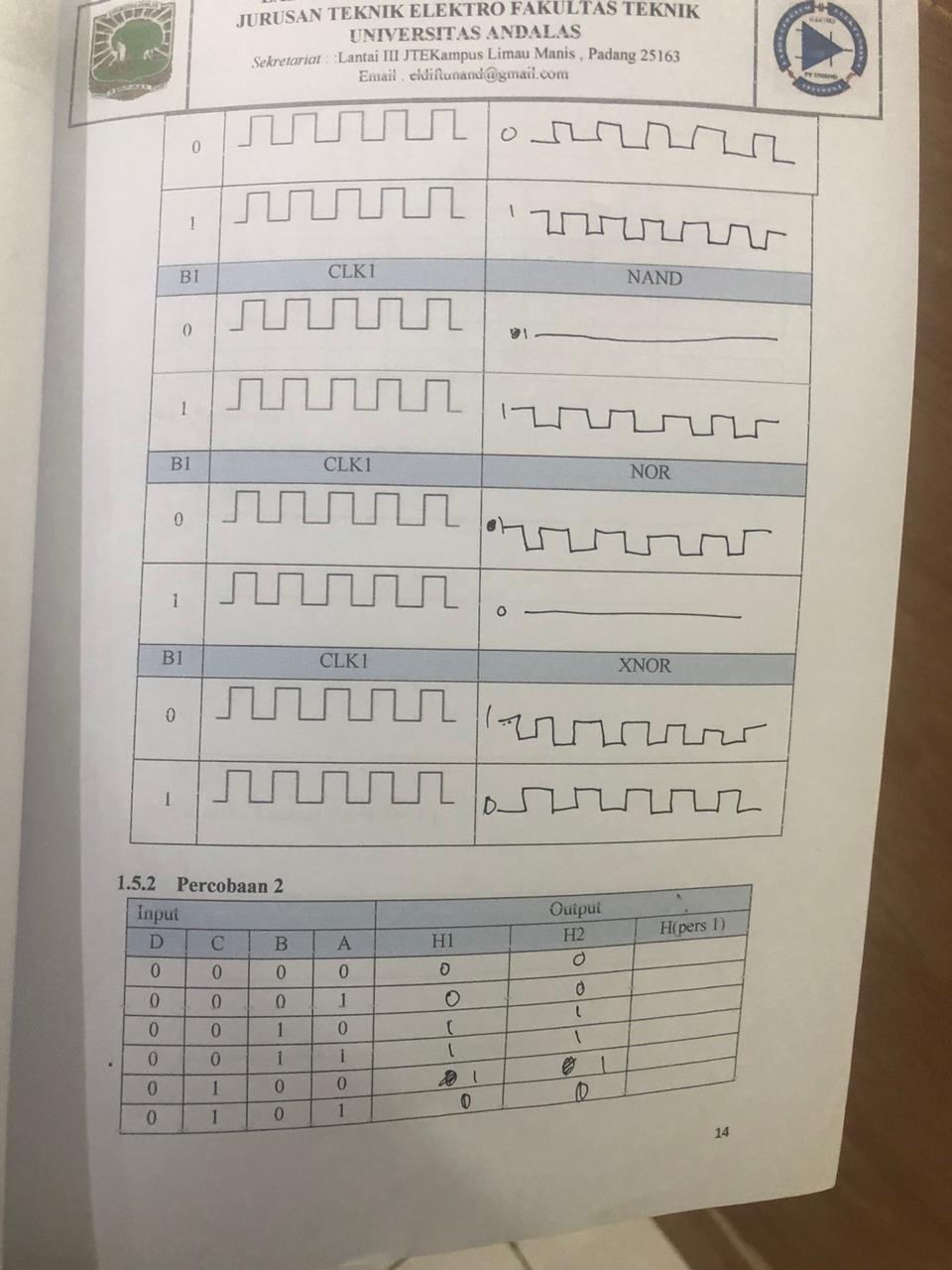

1. Jurnal

[kembali]

2.Hardward



[kembali]

3. Video Pratikum



 [kembali]

4.Analisa

1.     Perobaan 2

a.     Bandingkan hasil perobaan dengan persamaan dimodul(4-6)

 Pada percobaan 2, terdapat 4 masukkan yaitu A,B,C,dan D. Adapun macam-macam Gerbang logika yang digunakan yaitu XOR,AND, dan OR. Berikut adalah  rangkaian yang digunakan pada percobaan 2.

Variasi 4

Pada variasi 4, input dari B = 1 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 1. Input A = 1, C = 0 di NOT kan C’ = 1, dan D = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang EX-OR BD=1 dan gerbang AND AC'D=0 masuk ke melewati gerbang logika OR. Hasil pada H1 = 1. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada variasi 4, input dari B = 1 dan D = 0 masuk gerbang logika EX-OR dan menghasilkan output 1. Input A = 1, B = 1, dan C = 0 di NOT kan C’=1 masuk ke gerbang logika AND dan menghasilkan output 1. Lalu output dari gerbang EX-OR BD=1 dan gerbang AND ABC’=1 masuk ke melewati gerbang logika OR. Hasil pada H2 = 1. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran.

Variasi 5

Pada variasi 5, input dari B = 0 dan D = 0 masuk gerbang logika X-OR dan menghasilkan output 0. Input A = 0, C = 1 dan D = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang X-OR BD=0 dan gerbang AND ACD=0 masuk ke melewati gerbang logika .OR, selanjutnya input OR di not kan, Hasil pada H1 = 1. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada variasi 5, input dari B = 0 dan D = 0 masuk gerbang logika X-OR dan menghasilkan output 0. Input A = 0, B = 0, dan C = 1 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang X-OR BD=0 dan gerbang AND ABC=0 masuk ke melewati gerbang logika OR, selanjutnya input OR di not kan Hasil pada H2 = 1. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran.

Variasi 6

Pada variasi 6, input dari B = 0 dan D = 0 masuk gerbang logika X-OR dan menghasilkan output 0. Input A = 1, C = 1 di NOT C’ = 0, dan D = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang X-OR BD=0 dan gerbang AND AC'D=0 masuk ke melewati gerbang logika OR. Hasil pada H1 = 0. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran (perhitungan sama dengan percobaan). Pada variasi 6, input dari B = 0 dan D = 0 masuk gerbang logika X-OR dan menghasilkan output 0. Input A = 1, B = 0, dan C = 1 di NOT C’ = 0 masuk ke gerbang logika AND dan menghasilkan output 0. Lalu output dari gerbang X-OR BD=0 dan gerbang AND ABC’=0 masuk ke melewati gerbang logika OR. Hasil pada H2 = 0. Berdasarkan data pada tabel kebenaran masing-masing gerbang, hasil percobaan sudah sesuai dengan tabel kebenaran.



[kembali]
