2. Hardware
1. Sumber
3. Video Pratikum
4. Analisa
1. Jelaskan
prinsip kerja rangkaian!
Jawab:

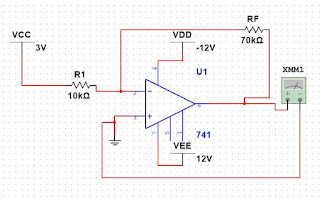

Arus pada rangkaian inverting akan mengalir ke Rin,dan
dihubungkan ke input negatif pada op-amp. Karena besarnya impedansi pada kaki
op-amp menyebabkan arus mengalir ke Rf dan berlanjut ke output op-amp.
Pemasangan resistor bertujuan untuk mengatur faktor penguat inverting
amplifiernya
2. Bagaimana
karakteristik op-amp?
Jawab:
Rangakaian inverting berfungsi untuk memperkuat/membalik
sinyal input. Penguat ini memiliki ciri khusus yaitu sinyal keluarannya berbeda
fasa 1800 dari sinyal inputnya. Sinyal input pada rangkaian ini akan
diberikan pada terminai (-) atau masukan invertingnya dari op-amp.
3. Jabarkan
turunan rumus penguatan inverting op-amp!
Jawab:
Pada rangkaian penguat yang ideal memiliki syarat bahwa
tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. Sehingga
diperoleh rumus :
5. Link Download
Rangkaian [ DOWNLOAD ]
Video [ DOWNLOAD ]
