LAPORAN AKHIR 3 MD1

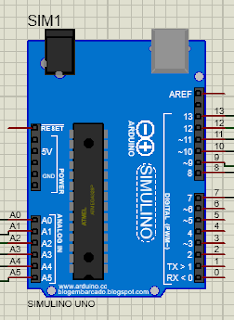

a. arduino uno

b. keypad

c. LCD
a. rangkaian sebelum dijalankan

b. rangkaian setelah dijalankan


#include <LiquidCrystal.h> //Deklarasi library LCD
#include <Keypad.h>   //Deklarasi library keypad

const byte ROWS = 4; //Deklarasi jumlah baris
const byte COLS = 3; //Deklarasi jumlah kolom
char keys[ROWS][COLS] = {
    {'1','2','3'},
    {'4','5','6'},                 //Inisialisasi keypad matriks 4x3
    {'7','8','9'},
    {'*','0','#'}
};

byte rowPins[ROWS] = {10, 9, 8, 7}; //Deklarasi pin yang digunakan untuk baris
byte colPins[COLS] = {13, 12, 11}; //Deklarasi pin yang digunakan untuk kolom

// Inisialisasi library dengan pin yang digunakan
LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
void setup() {                         //Semua kode dalam fungsi ini akan dieksekusi sekali
// Set baris dan kolom LCD
  lcd.begin(20, 4);
  lcd.setCursor(1,2);
  lcd.setCursor(4,3);
  lcd.setCursor(0,0);
}

void loop() {                             //Semua kode dalam fungsi ini akan dieksekusi berulang
char key = keypad.getKey();    //Membaca keypad

    if (key) {                            //Kondisi pilihan jika keypad ditekan
        lcd.print(key);               //Menampilkan input dari keypad pada LCD
    }
}




1.     Kenapa pada percobaan 3,kaki lcd hanya digunakan kaki D4-D7 dan jelaskan alasannya!

Jawab:

Pada percobaan 3, kaki LCD hanya digunakan kaki D4-D7 karena LCD diprogram menggunakan mode 4 bit, dengan menggunakan mode 4 bit akan menghemat 4 buah pin I/O untuk keperluan yang lain. Selain mode 4 bit, juga ada mode 8 bit yang menggunakan 8 bit data (D0-D7).

2.     Apa fungsi kaki RS, RW dan E pada LCD?

Jawab:

RS       : untuk memilih lokasi memori saat penulisan data

·       High : untuk mengirim data

·       Low : untuk mengirim instruksi

RW      : untuk menentukan mode LCD, mode read atau mode write

·       High : untuk mengirim dara

·       Low : untuk mengirim instruksi

·       Disambungkan dengan low untuk pengiriman data ke layar

E          : untuk mengaktifkan atau menonaktifkan mode penulisan karakter

3.     Pada listing program terdapat syntax

lcd.setCursor(1,2). Apa maksudnya?

Jawab:

Syntax lcd.setCursor(1,2) maksudnya  adalah untuk pengaturan menentukan posisi kursor memulai penulisan pada LCD, dimana di pasang pada kolom 1 dan baris 2.

Download Simulasi Rangkaian [ DOWNLOAD ]
Download Video [ DOWNLOAD ]
Download HTML [ DOWNLOAD ]
